【キャンバースラストについて】

キャンバースラストがコーナーリングのキッカケになり得えると思っています。

キャンバースラストを理解するだけでも、ライディングがスムーズになることを実感できるはずです。
なぜなら、バイクはハンドルではなく“傾き”で曲がる乗り物だからです。


バイクからは外したタイヤを真っ直ぐに転がせばいずれ右か左に傾き転がっていきますが倒れ始めるとタイヤの軌道はどんどん小さくなり軌道を描いた円の中心に向かう力は強くなっていきます。そして最後にはパタパタして収まります。「曲がり方」が強くなっているということです。

曲がりが強くなるのはキヤンバースラストがあるからです。

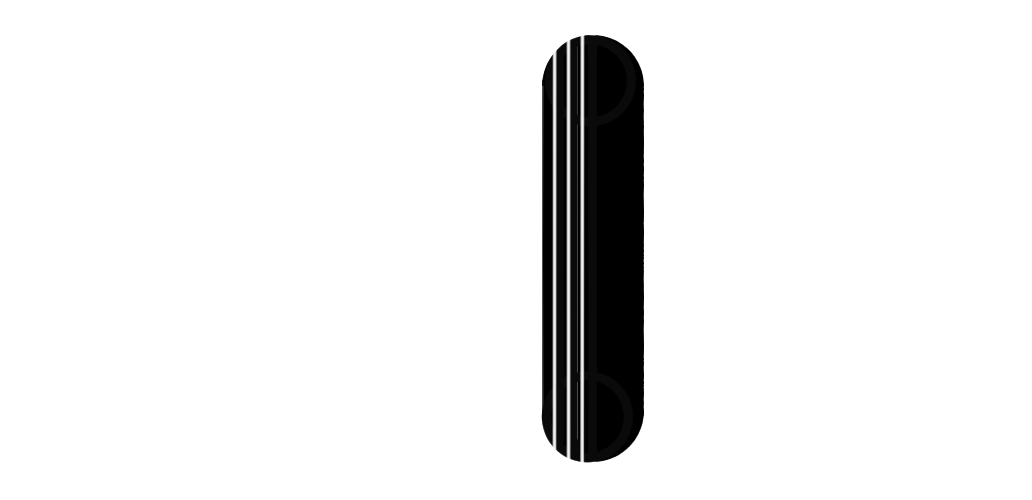

バイクのタイヤを図のようにしてスライスしてみると

出来た円の大きさは外側にあった円ほど小さくなります。

タイヤが傾むいて転がっている場合、接地している面は円の大き方から小さい方に向かって斜めにスラストしていきます。

これがキャンバースラストです。



キャンバースラストの場合、切ったハンドルに車体が反応しているのではなく逆にキャンバースラストにより傾くタイヤがハンドルを切っています。

キャンバースラストはセルフステアにも関係しているはずです。

コーナー進入時は「ハンドルに力を入れるな」と言われる方もいますがこういったことも関係しているのかもしれません。

ハンドルの操舵によるコーナーリング(4輪のコーナーリングと同じもの)とキャンバースラストによるコーナーリングではその機序が大きく異なると思います。

舵角によるコーナーリングフォースは2次元的にキャンバースラストは3次元的に働きます。

キャンバースラストとはタイヤの接地面がスラストしていく過程のことです。

走行しながらリーンしているバイクはタイヤの接地面が斜めにスラストしていきます。

その過程が止まってしまえばその働きはありません。

ネジは回転しながらナットをスラストしていきます。回転していないということはスラストしていないということです。

このことと同じようなことがいえます。

私はハンドルを固定するとキャンバースラストの働きに影響を与えると考えています。

ある程度リーンするとタイヤを地面に押し付けている力が増しキンバースラストが働きます。

コーナリングホースのように切ったハンドルを固定すれば曲がり続けることとは違います。

キャンバースラストは走っていない状態で考えると分からなくなってしまいます。(人はなぜかバイクが止まっている状態を頭の中で描いて考察してしまうことが時々あります。)

キャスター角が90度の場合、2輪のバイクは曲がらないと思うかもしれませんが僅かですがキャンバースラストによりフロントがリーンしながら曲がります。この場合、「タイヤがハンドルを切りながら曲がる」のであって切ているハンドルを固定すれば曲がらなくなります。当たり前ですがハンドルが切れた場合もキャスター角が90度なのですから実舵角は0です。

つまり実舵角が0でも曲がるということです・・・   実舵角についてはこちら

バイクは2輪なのだから曲がるはずはないと思うかもしれせんがキャンバースラストが働くので少なくとも斜め前方に進むはずです。実際には多くの場合フロントタイヤの扁平率はリヤタイヤのそれより高くなっている(丸くなっている)のでリヤを軸にして曲がります。

ハンドルを切る操舵角や実舵角がなくてもバイクは僅かですが曲がるということです。

また基本的にはリーン角が同じならば(キャンバースラストが働かなければ)旋回性はタイヤの大きさ(タイヤ径)には影響されませんがリーンする過程(キャンバスラストが働いている状態)においては小径のタイヤの方が横方向にスラストする割合が増えますのでよく曲がるはずです。

私はキャンバースラストは旋回のキッカケになり得えると思っています。

キャンバースラストを考慮すれば逆ハンやステップワークだけが旋回のキッカケではないと言えると思います。

例外もありますが基本的にバイクは操舵を気にしなくても倒せば曲がりますよね?

倒すことのない4輪の車と比べるならばバイクはオーバーステアだと思います。

バイクを倒せば倒すほどキャンバースラストが増える訳ではなく限度があるはずです。

タイヤのプロファイル(扁平率や幅)が大きく関係していますから。

よく曲がるためにはコーナーリングフォースとキャンバースラストの両方が必要だと思います。

実際はトレールによるセルフステアリングとの兼ね合いも考慮しなければいけません。

う~ん ややこしい!
